ТБК-100
универсальный прибор для учёта тепловой энергии

ТБР-200

Электронный регулятор для систем автоматического регулирования тепловой энергии

  • Управление теплопотреблением
  • Сбор, анализ показаний
  • Выявление и ликвидация аварийных ситуаций
  • Диагностика работы оборудования в составе САРТ
ТБР-200

Преимущества ТБР-200

1
Ввод в эксплуатацию без подключения к ПК
  • Ввод в эксплуатацию без подключения к ПК (с лицевой панели)
  • Автоподбор коэффици-ентов ПИД-регулятора
2
Выбор из нескольких типовых схем
  • Выбор из нескольких типовых схем теплоснаб-жения по 2 независимым контурам
  • Простая и удобная настройка
3
Гальваническая развязка
  • Гальваническая развязка измерительных и интерфейсных цепей между собой
  • Защита выходов управления от короткого замыкания
4
Фоновая индикация в состоянии покоя
  • Фоновая индикация в состоянии покоя
  • Текущие параметры и уставки выбранного контура на мнемосхеме
  • Строка состояния
  • Часы
5
Одновременная индикация до 7 параметров
  • Одновременная индикация до 7 параметров с полноценными названиями и единицами измерения
6
Определение положения регулирующих клапанов
  • Определение положения регулирующих клапанов
7
Оперативная передача данных на верхний уровень диспетчерского комплекса
  • Оперативная передача данных на верхний уровень диспетчерского комплекса (период обновления данных 2-3 с)
  • Глубина архивирования по часам до 2 месяцев
8
Конкурентная цена, специальные условия для наших партнеров
  • Конкурентная цена, специальные условия для наших партнеров

Элементы прибора

вид спереди
элемент прибора

Интерфейс USB

USB-порт для оперативного подключения ПК без отключения системы диспетчеризации

экран прибора экран прибора экран прибора экран прибора экран прибора экран прибора
вид сбоку
элемент прибора

Заводская пломба

Для защиты конструкции от несанкционированного доступа место сборки корпуса пломбируется парой номерных наклеек с двух сторон

вид снизу
элемент прибора

Кнопка «Доступ»

Разрешает настройку прибора. Для защиты от несанкционированного доступа пломбируется наклейкой

  • Показан вид спереди Показан вид спереди Показан вид спереди

Входные и выходные сигналы

Характеристика
Значение
Характеристика
Значение
ИК температуры
8 каналов
сила тока через ТС, не более
1.0
мА
номинальное сопротивление ТС (Pt,П,Н) при температуре 0 °С
100/500/1000
Ом
ИК «сухой контакт»
4 входа
напряжение в состоянии «Разомкнуто»
24,0 ± 2,4
В
сила тока в состоянии «Разомкнуто», не более
1.0
мА
сила тока в состоянии «Замкнуто»
от 3,0 до 10,0
мА
ИК силы тока
2 канала
напряжение внешнего источника питания
10,8 – 26,4
В
ограничение силы тока при КЗ
28,0 ± 5,0
мА
Выходы управления клапанами и аварийной сигнализации
2х2 клапана + 2 сигнала (для серии 0001 / 0101)
напряжение в состоянии «Разомкнуто», не более
±400 / ±500
В
номинальная мощность нагрузки, не более
10 / 18
Вт
предельный импульсный ток (порог защиты от КЗ)
±0,5 / ±5
А

Метрологические характеристики

Измерительные каналы
Количество каналов
Диапазон измерений
Погрешность
Температура воды
0
+180
0,5
Температура воздуха
-70
+50
0,5
Сила тока
4
20
0,5

Эксплуатационные характеристики

Характеристика
Значение
Характеристика
Значение
Электрическое питание
напряжение постоянного тока
24,0 ± 2,4
В
потребляемая мощность с учетом питания ИП
≤ 6
Вт
Условия эксплуатации
температура окружающего воздуха
-10 до +50
°C
относительная влажность воздуха при 35 °C
≤ 95
%
Габаритные размеры
высота
60
мм
ширина
105
мм
длина
110
мм
Средняя наработка на отказ
70 000
ч
Масса
≤ 0,3
кг
Средний срок службы
12
лет

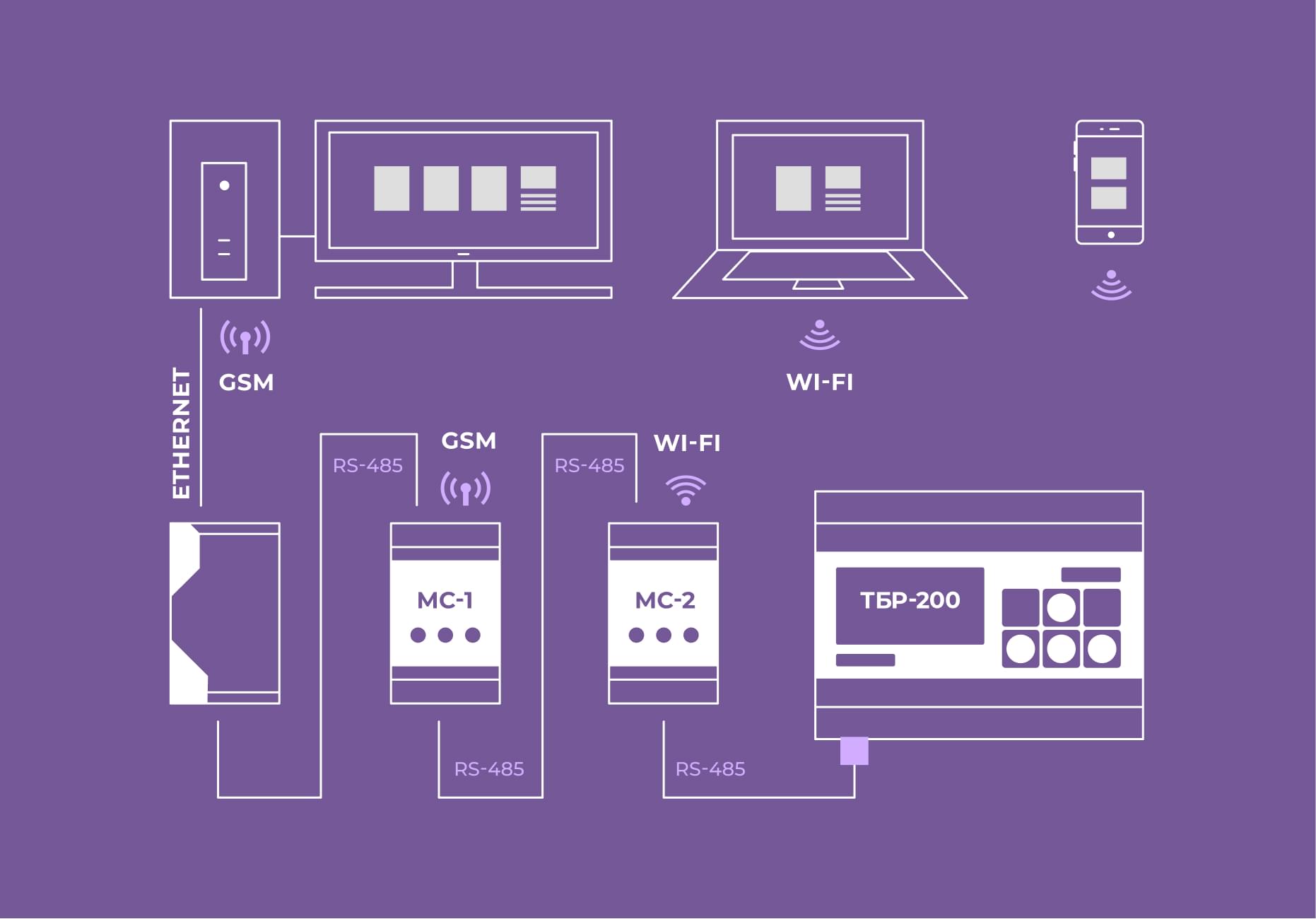

Диспетчеризация

Каналы связи

для дистанционного считывания данных с прибора

  • сеть GSM через модем
  • сеть ETHERNET через конвертер
  • сеть WI-FI через модуль связи
Диспетчеризация

ТБР-200 имеют стандартный интерфейс RS-485 и открытый протокол обмена данными для обеспечения возможности поддержки другими действующими и вновь создаваемыми системами диспетчеризации

Наши партнеры

Электронные регуляторы ТБР-200 поддерживаются популярными системами диспетчеризации
